TD4型钢筋桁架楼承板「缩短施工周期」
产品简介：TD4型钢筋桁架楼承板包含了TD4-70、TD4-80、TD4-90、TD4-100、TD4-110、TD4-120、TD4-130、TD4-140、TD4-150、TD4-160、TD4-170、TD4-180、TD4-190、TD4-200、TD4-210、TD4-220、TD4-230、TD4-240、TD4-250、TD4-260、TD4-270型一共17种规格型号，下面介绍了TD4-70~TD4-230型钢筋桁架楼承板产品优势与各型号规格参数尺寸。
订购热线：
15251536295
15251536295

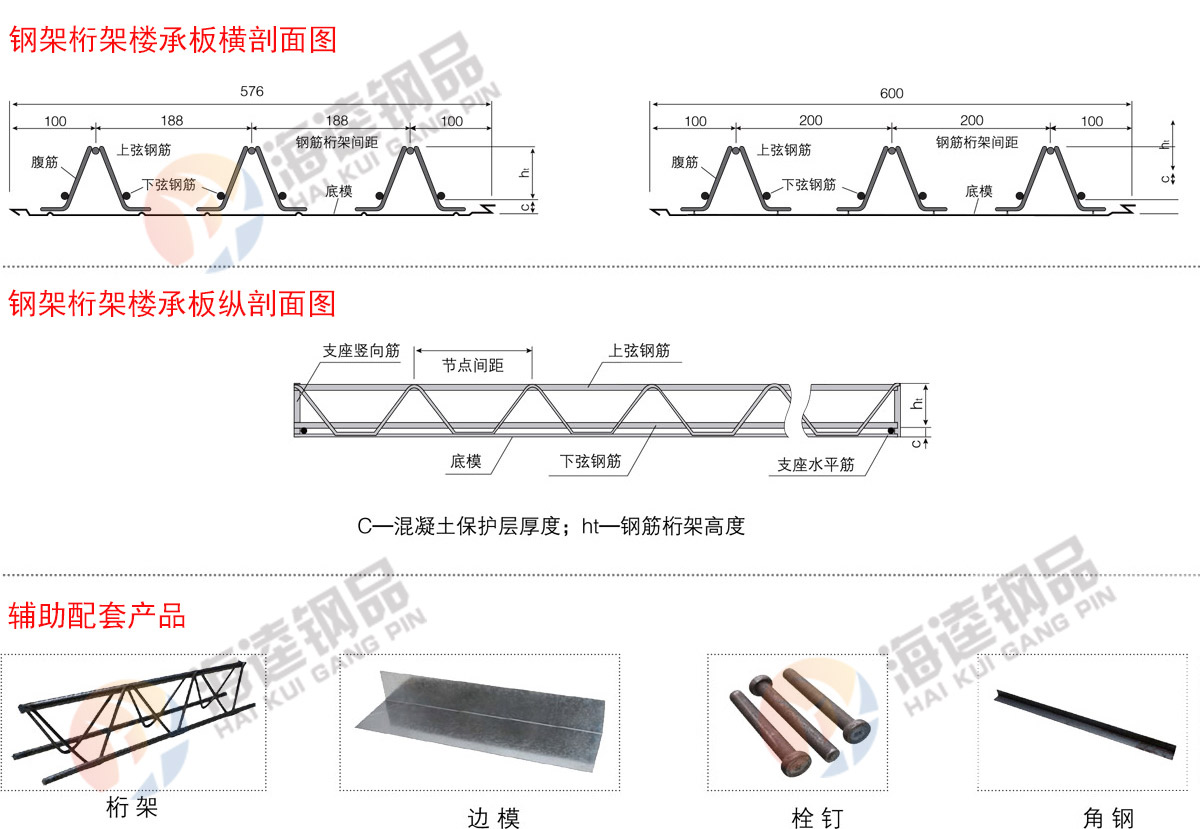

一、TD4型钢筋桁架楼承板产品规格
二、TD4钢筋桁架楼承板构成与材料参数：
◆上、下弦钢筋：采用三级热轧盘螺钢筋HRB400、HRB300；
◆腹杆钢筋：采用三级热轧盘螺钢筋HRB400或性能等同CRB550的冷轧光圆钢筋；
◆支座横筋：竖筋采用三级热轧盘螺HRB400、HRB300；
◆底模钢板：采用Q235冷轧钢板或不低于S250GD+2牌号镀锌钢板，镀锌量双面不小于120g/㎡ 。
三、TD4钢筋桁架楼承板使用优势：
1.经济：桁架受力模式合理，选材经济，综合造价优势明显 可设计为双向板 ，可调整桁架高度与钢筋直径拟适用于跨度较大的楼板 。
2.便捷：现场钢筋绑扎量减少60%～70%，可进一步缩短工期；桁架受力模式合理，可以提供更大的楼承板刚度，可大大减少或无需施工用临时支撑 。
3.安全：力学性能与传统现浇楼板基本相同，楼板抗裂性能好,耐火性能与传统现浇楼板相当，优于压型钢板组合楼板 底模不参与使用阶段受力，不需考虑防火、防腐问题 。
4.可靠：钢筋排列均匀，上下层钢筋间距及混凝土保护层厚度有可靠保证,楼板的双向刚度接近，有利于建筑物抗震 栓钉焊接质量更容易保证。
5.比较：单纯楼承板比较，钢筋桁架板每平120~140左右，普通楼承板平米价格60~70左右。
四、TD7钢筋桁架楼承板型号参数：
|
模板型号
|
桁架高度(mm)
|
上弦/腹杆/下弦直径/(mm)
|
中和轴高度Yo/(mm)
|
惯性矩Io
|
楼板厚度(mm)
|
施工阶段钢筋桁架
|
|
|
板简支
|
板连续
|
||||||
|
TD4-70
|
70
|
10、4.5、10
|
40
|
1.9
|
100
|
2.7
|
3.2
|
|
TD4-80
|
80
|
43.33
|
2.58
|
110
|
2.9
|
3.4
|
|
|
TD4-90
|
90
|
46.67
|
3.366
|
120
|
3.1
|
3.6
|
|
|
TD4-100
|
100
|
10、5、10
|
50
|
4.256
|
130
|
3.4
|
3.8
|
|
TD4-110
|
110
|
53.33
|
5.251
|
140
|
3.5
|
3.8
|
|
|
TD4-120
|
120
|
56.67
|
6.35
|
150
|
3.6
|
4
|
|
|
TD4-130
|
130
|
60
|
7.555
|
160
|
3.7
|
4
|
|
|
TD4-140
|
140
|
10、5.5、10
|
63.33
|
8.864
|
170
|
3.8
|
4
|
|
TD4-150
|
150
|
66.67
|
10.277
|
180
|
3.8
|
4.2
|
|
|
TD4-160
|
160
|
70
|
11.796
|
190
|
3.9
|
4.2
|
|
|
TD4-170
|
170
|
10、6、10
|
73.33
|
13.419
|
200
|
3.9
|
4.2
|
|
TD4-180
|
180
|
10、6、10
|
76.67
|
15.147
|
210
|
4
|
4.4
|
|
TD4-190
|
190
|
80
|
16.979
|
220
|
4
|
4.4
|
|
|
TD4-200
|
200
|
10、6.5、10
|
83.33
|
18.917
|
230
|
4
|
4.4
|
|
TD4-210
|
210
|
86.67
|
20.959
|
240
|
4.1
|
4.4
|
|
|
TD4-220
|
220
|
90
|
23.105
|
250
|
4.1
|
4.4
|
|
|
TD4-230
|
230
|
10、7、10
|
93.33
|
25.357
|
260
|
4.1
|
4.6
|
|
TD4-240
|
240
|
96.67
|
27.713
|
270
|
4.1
|
4.6
|
|
|
TD4-250
|
250
|
10、7.5、10
|
100
|
30.174
|
280
|
4.2
|
4.6
|
|
TD4-260
|
260
|
103.33
|
32.74
|
290
|
4.2
|
4.6
|
|
|
TD4-270
|
270
|
106.67
|
35.41
|
300
|
4.2
|
4.6
|
|
五、钢筋桁架板要比普通楼承板节省很多，主要体现在以下方面：
1.现场钢筋捆扎量，钢筋桁架5kg左右，普通楼承板12kg左右。
2.钢筋桁架板最大无支撑板跨可达4.8米，普通楼承板最大3米，需要大量临时支撑。
3.工时，钢筋桁架板大大节省现场人工及工时，管理费用和人工费用都大大降低。
4.工期提前，提前赢取经济效益
5.无需抗剪和防火报告，钢筋桁架板性能与传统现浇板性能基本一致，后期维护费用无。
所以对总包和业主来讲，总体对比成本和整体经济效益更科学，符合实际。
六、TD4钢筋桁架楼承板应用领域:广泛用于商业和民用建筑的夹层建筑，例如工厂，医院，体育馆，学校，桥梁工程和住宅建筑。
TD4钢筋桁架楼承板适用于现浇混凝土结构建筑、钢结构建筑、混凝土预制墙板构件、高速铁路轨枕等多种领域之中，在厂房钢结构、多高层钢结构、空间钢结构、住宅钢结构等项目中应用广泛。
七、订货须知：
感谢您向我公司提出订货需求，为了向您提供优质的产品和服务，恳请您提供以下详细内容：
1）对产品的具体要求（尺寸、型号、功能要求等）。
2）项目的全部正式设计文件（包括但不限于：建筑施工图、结构施工图及变更联系文件。建议一次性提供，以便我公司进行产品选型和制定排版方案）。
3）交货条件（时间、地点等）。
八、生产工艺流程：
八、生产工艺流程：
九、订货流程：
1）业务联系→2）建立用户档案→3）确定需求信息→4）签订买卖合同→5）备料预付款到账确认→6）产品生产→7）发货验收→8）售后安装指导。
