那些必须知道的知识,钢筋桁架楼板支撑板的经济优势的体现

返回列表 来源:施经理 浏览: 发布日期:2021/7/1 13:50:43 【
        一、概述

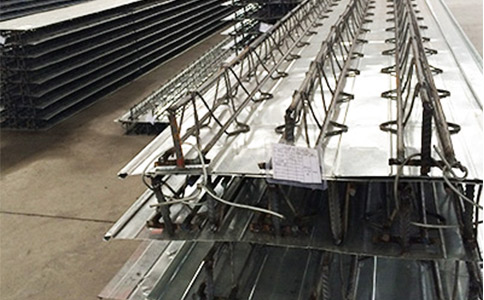

钢筋桁架楼板支撑板是在工厂内将楼板内受力钢筋焊接成钢筋桁架,将钢筋桁架与镀锌钢板焊接成一体,形成模板与受力钢筋一体的建筑产品。钢桁架楼盖承重板是一种在施工阶段能承受湿混凝土和施工荷载,并在使用阶段成为混凝土钢筋来承受使用荷载的新技术。

钢筋桁架楼板承重板混凝土楼板具有传统现浇混凝土楼板整体性好、刚度高、耐火性能好、压型钢板组合楼板无模板、施工速度快等优点。钢筋桁架楼承板桁架的受力模式合理,可以通过调整桁架高度和钢筋直径来实现更大的跨度。钢桁架楼盖承重板钢-混凝土组合楼盖可减少次梁数量,剪力钉焊接速度快,施工质量稳定。钢桁架楼盖支撑板作为一种成熟的新技术,在国内外建筑工程中得到了广泛的应用,在多层、高层建筑中具有广阔的应用前景。

钢筋桁架楼承板将混凝土楼板中的钢筋与施工模板组合为一体,所以在施工阶段能够承受湿混凝土自重及施工荷载的承重构件,并且该构件在施工阶段可作为钢梁的侧向支撑使用。在使用阶段,钢筋桁架与混凝土共同工作,共同承受使用荷载。与传统的施工方法不同,在施工现场,可以将钢筋桁架楼承板直接铺设在梁上,然后进行简单的钢筋工程,便可浇筑混凝土,楼板施工不需要架设木模板及脚手架,底部镀锌钢板仅做模板用,不替代受力钢筋,故不需考虑防火喷涂及防腐维护的问题,可采用最薄的钢板。并且,楼板的主要受力钢筋在自动控制生产线上进行定位和焊接成型,钢筋排列均匀,位置准确,施工快速,可减少现场钢筋绑扎工作量70%左右,大大缩短工期,并节省成本。上下两层钢筋间距及混凝土保护层厚度能充分得到保证,为提高楼板施工质量创造了有利条件。钢筋桁架楼承板将钢筋骨焊成整体,整体刚度大,楼板浇筑混凝土时变形小,一般无需加临时支撑,而且可承受更大的施工阶段荷载。

二、钢筋桁架楼承板的经济和技术优势

1)施工速度快

钢筋桁架楼承板直接支承在钢梁或混凝土梁上,本身既是混凝土楼板的受力钢筋,也是施工脚手架更是混凝土楼板的模板,节省了搭设脚手架和支模板的时间。

钢筋桁架楼承板实现了在工厂钢筋下料、定位成型和定尺,钢筋废料少,有利于环保,楼板的施工现场只需布置横向分布筋和连接筋,钢筋绑扎工作量可减6070%,提高整体施工速度。

钢筋桁架楼承板直接支承在楼层梁上,其桁架合理的受力模式,为多工种作业提供了宽敞的安全工作平台,浇筑混凝土及其它工种均可多层立体施工,楼板可多层同时浇筑,可充分发挥商品混凝土的优势,大大缩短了工期,尤其对规模较大的高层、超高层建筑具有明显的工期优势。

2)受力性能好

混凝土楼板的自重完全由钢筋承受,不在混凝土内产生拉应力,使用阶段负弯矩区和正弯矩区混凝土拉应力显著降低,裂缝宽度减小,镀锌钢板的存在避免了楼板下面的暴露裂缝,改善了楼板的使用性能和耐久性。

采用钢筋桁架楼承板后可根据需要将楼板设计成双向板,等同于传统的现浇钢筋混凝土双向配筋楼板,而压型钢板组合楼板是难以实现双向板的,采用双向板不仅减小楼板结构层厚度、降低结构自重,增大跨度和开间,而且更加经济合理。

钢筋完全被混凝土包裹,具有可靠的耐火性能,与传统现浇楼板等同。试验结果标明,楼板厚度为100mm厚(对应的钢筋桁架高度为70mm)时,耐火时限为1.68小时,镀锌钢板无须防火保护。

钢筋桁架楼承板采用镀锌钢板,具有防腐蚀功能,但在使用阶段不考虑镀锌钢板的作用,无需防腐处理。相对于压型钢板组合楼板,钢筋桁架楼层板具有更优越防腐蚀性能。

楼板整体刚度大,振动小,隔声性能好,楼板下表面平整,易于建筑装修。钢筋桁架楼承板楼板的施工挠度小于传统压型钢板楼板的挠度。

3)经济性好

钢筋桁架楼承板下表面平整美观,无需型压板肋和波纹,镀锌板展开面积利用率达到96%,厚度仅需0.5mm。与厚度为0.81.2mm的普通压型钢板相比,改变了压型钢板的用途,仅作为楼板施工阶段的摸板,减少了钢板厚度和镀锌层厚度,单位面积楼板钢板用量少,降低了成本,具有更好的经济性。

钢筋桁架楼承板的楼板比使用普通压型钢板的混凝土楼板总厚度可减少30mm50mm,在相同净空要求的情况下,建筑层高可降低30mm50mm。对高层建筑与抗震设防区的建筑更有明显的节省投资优势。

镀锌钢板仅0.5mm厚,现场栓钉穿透焊接耗电量大量减少,减小现场对电的需求,节省能源。楼板混凝土施工完毕并达到设计强度后,镀锌钢板可拆除回收利用,不仅可满足结构楼板底面观感的需要,又有利于环保。

4)楼板施工质量高

楼板受力钢筋是在工厂下料加工,材料质量容易保证,受力钢筋自动机械化加工和焊接定位,间距排列均匀,上下层钢筋位置固定准确,钢筋不会在浇筑混凝土过程中移位,上下层钢筋混凝土保护层厚度能保证符合设计要求。有效地解决了混凝土漏浆现象的发生。

钢筋桁架楼承板重量轻,搬运、堆放及安装都非常方便,不仅节省了大量劳动力,改善了工人施工条件,提高了工程质量,实现文明施工。

先进的产品制造方法,明显的综合了造价优势,将会使钢筋桁架楼承板技术得到更加广泛的应用。
